Modelamiento y coordinación
Representar componentes con geometría y propiedades. Revisar cómo se relacionan y detectar interferencias entre disciplinas.
Asesoría y planificación
Ingeniería digital
Ver imagen en tamaño completo ↗Herramientas digitales para coordinar información, analizar alternativas y apoyar decisiones de ingeniería. El proceso parte de objetivos claros, necesidades de información y una estrategia de implementación.
- Planificación de usos BIM y necesidades de información
- Modelamiento y coordinación multidisciplinaria
- Intercambio y revisión de datos
- Integración con la programación y el control del proyecto
- Preparación de entregables digitales
Modelamiento · Coordinación · Gestión
Modelamiento e información para infraestructura
Explora aplicaciones de BIM en puentes y carreteras, desde la representación tridimensional hasta la coordinación y el intercambio de datos.
Las imágenes identificadas como referencias externas ilustran aplicaciones de BIM; no corresponden al portafolio de proyectos de PolarisX.
Geometría, tiempo y control
Los usos del modelo se definen según las decisiones del proyecto y la información disponible.
Secuencia constructiva
Vincular los componentes con actividades del cronograma para visualizar fases, frentes y restricciones temporales.
Metrados, recursos y costos
Relacionar el modelo con cantidades, recursos y costos para contrastar lo previsto con lo ejecutado y analizar desviaciones.
BIM aplicado a cada especialidad
Explora qué se modela, qué información se coordina y cómo se utiliza en la entrega de infraestructura.
01Carreteras y corredores vialesTerreno, trazado y superficies
El modelamiento vial relaciona el levantamiento del terreno con el alineamiento, el perfil longitudinal y las secciones de la vía. La revisión debe incluir transiciones, intersecciones y encuentros con estructuras.
- Integrar topografía y geometría de diseño.
- Revisar superficies para movimiento de tierras y pavimentación.
- Comprobar la precisión de los datos antes de utilizarlos en obra.
Ver imagen completa ↗02Puentes y estructurasComponentes, conexiones y datos
Un puente puede organizarse en tablero, vigas, apoyos, pilares, estribos y cimentaciones. Identificar los elementos y sus propiedades facilita revisar la geometría y transferir información entre las especialidades.
- Relacionar componentes y sus atributos.
- Revisar conexiones y compatibilidad geométrica.
- Validar los intercambios de información entre aplicaciones.
Ver imagen completa ↗03Gestión y construcciónSecuencia, responsabilidades y seguimiento
La gestión BIM conecta la información técnica con responsables, entregas y revisiones. El cronograma puede vincularse a los objetos para estudiar la secuencia constructiva y actualizarla con el avance.
- Definir usos y responsabilidades en el plan BIM.
- Coordinar modelos y programación de obra.
- Registrar observaciones, cambios y versiones aprobadas.
Ver imagen completa ↗04Operación y mantenimientoInformación útil después de la entrega
La entrega digital conforme a obra conserva información del activo para consulta, inspección y mantenimiento. Su utilidad depende de que los datos sean accesibles, identificables y se puedan actualizar.
- Identificar elementos y ubicación.
- Relacionar información de diseño y construcción.
- Preparar datos reutilizables durante la operación.
Ver imagen completa ↗Interoperabilidad
Objetos identificables, información reutilizable
Ver imagen completa ↗Las bibliotecas de objetos y los diccionarios de propiedades ayudan a organizar información de puentes y carreteras. Clasificar de forma coherente facilita que los datos puedan consultarse e intercambiarse.
- Asignar identificadores y clases a los elementos.
- Definir las propiedades necesarias para cada uso.
- Revisar qué información se conserva al exportar e importar.
Conceptos BIM, en términos claros
¿Qué contiene un modelo BIM?
Geometría y datos asociados a sus elementos. La información debe responder a usos y responsabilidades definidos para el proyecto.
¿Qué significa coordinar modelos?
Revisar conjuntamente la información de las disciplinas para identificar interfaces y resolver observaciones.
¿Qué es IFC?
Un esquema de intercambio de información de construcción. La exportación debe verificarse porque la compatibilidad depende de las aplicaciones y los datos utilizados.
¿Qué define el nivel de desarrollo?
El contenido geométrico y la información esperada de los elementos en una etapa. Se acuerda según el uso del modelo y las necesidades de entrega.
Biblioteca visual · Modelos BIM
Del conjunto al detalle del puente
Dos lecturas complementarias del modelo: cómo se organizan sus componentes y cómo se define la geometría del tablero.
Componentes relacionados
Ver imagen completa ↗La estructura de objetos permite relacionar el alineamiento, el tablero, las vigas y las cimentaciones dentro del modelo.
Geometría y refuerzo

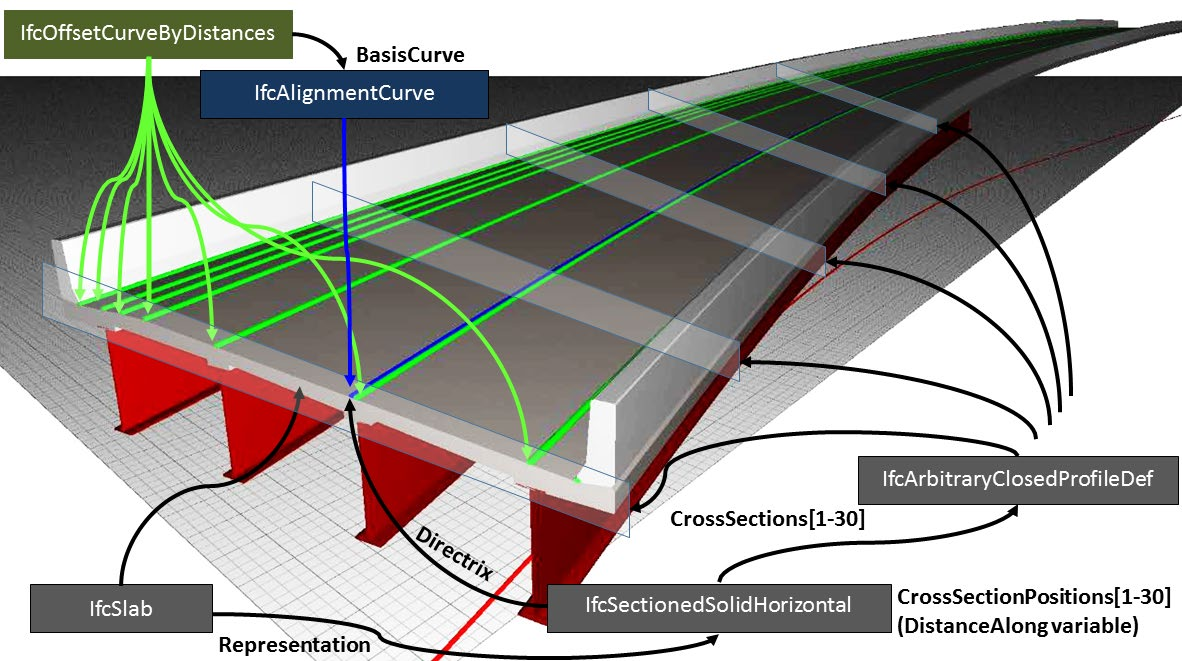

Ver imagen completa ↗Perfil, espesor, esviaje y armaduras describen el tablero. Los atributos complementan su representación tridimensional.
Profundiza en el modelo
Explora los elementos del puente
Ocho vistas por componente, la progresión visual del LOD y una matriz de 21 elementos para entender cómo se organiza la entrega.
Ver desglose y matriz LOD ↗Imágenes y datos de una referencia técnica externa.
Gestión del activo
Consultar el activo desde el modelo
Ver imagen completa ↗El ejemplo relaciona el objeto del puente con su identificador, material, condición e historial de intervenciones. Estos datos permiten consultar el activo junto con su representación gráfica.
Ilustración conceptual. Los datos corresponden a una referencia externa.
Referencia técnica · Puentes y carreteras
Explora la entrega de modelos 3D
Modelos por disciplina, coordinación, niveles de desarrollo y archivos de entrega: conoce el ejemplo del intercambio I-80/I-380.
Ver modelos y entregables ↗Referencia técnica externa · 2020.
Modelos BIM · Referencias externas
Del modelo a la coordinación
Ejemplos de geometría paramétrica e integración de componentes. Estas imágenes ilustran aplicaciones de BIM y corresponden a referencias externas al portafolio de PolarisX.
