Asesoría para evaluar modalidades de ejecución de infraestructura. El análisis considera la asignación de responsabilidades, la coordinación del diseño y la construcción, los riesgos y los objetivos del proyecto.

Modelamiento · Coordinación · Gestión

BIM para una ejecución integrada

Modelamiento, coordinación y gestión de información para conectar las decisiones de diseño con la construcción y la entrega del activo.

Las imágenes identificadas como referencias externas ilustran aplicaciones de BIM; no corresponden al portafolio de proyectos de PolarisX.

Caso técnico ilustrativo · 2020

Del modelo 3D a la entrega digital

I-80 / I-380, Iowa, Estados Unidos. Tres puentes de ramales elevados para explorar el uso de BIM en diseño y construcción.

Caso de infraestructura presentado como referencia técnica externa. No forma parte del portafolio de PolarisX.

Un piloto, distintos entregables

El ramal B incorporó el modelo BIM al contrato. Los ramales BH y H conservaron los planos 2D como entregable y sus modelos como información de apoyo.

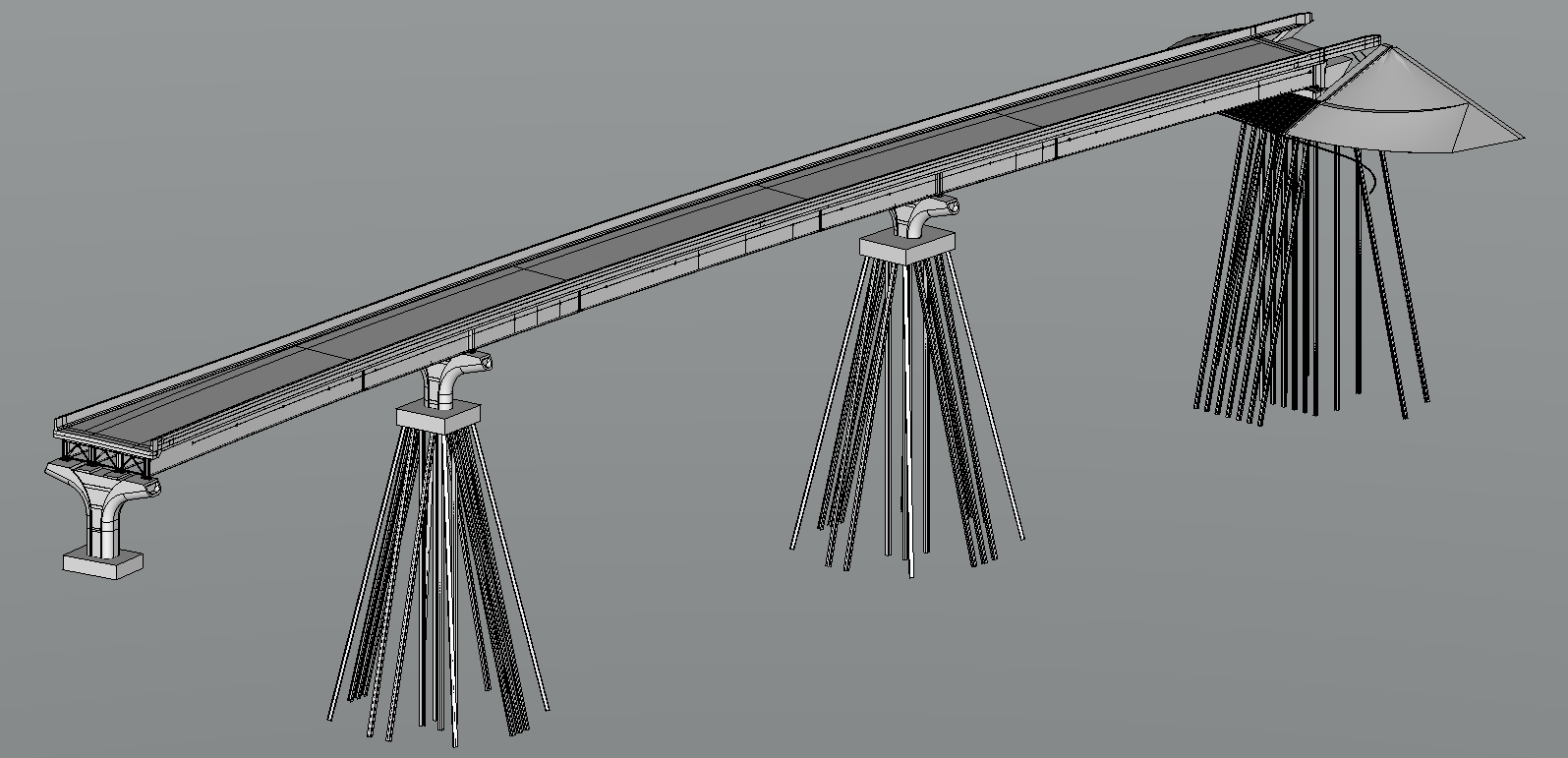

Modelo del puente del ramal B, I-80/I-380, Iowa.Ver imagen completa ↗
Modelo del puente del ramal B, I-80/I-380, Iowa. Referencia externa. Imagen: HDR Engineering.

Qué se entregó en cada ramal

BH5 luces

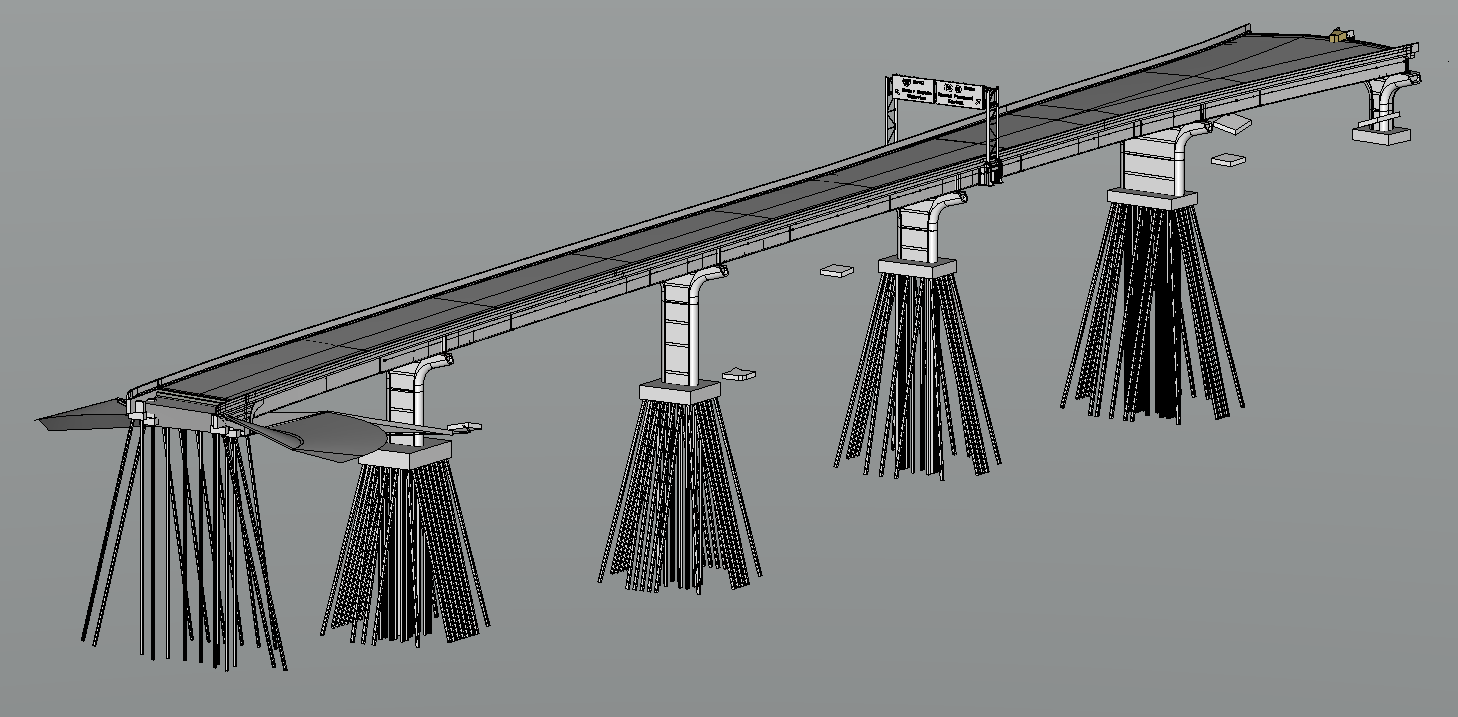

Modelo del ramal BH del intercambio I-80/I-380.Ver imagen completa ↗
Modelo del ramal BH del intercambio I-80/I-380. Referencia externa. Imagen: HDR Engineering.

Planos 2D

Modelo BIM informativo.

B3 luces
Modelo del puente del ramal B, I-80/I-380, Iowa.Ver imagen completa ↗
Modelo del puente del ramal B, I-80/I-380, Iowa. Referencia externa. Imagen: HDR Engineering.

Modelo BIM

Entregable contractual con información vinculada.

H13 luces

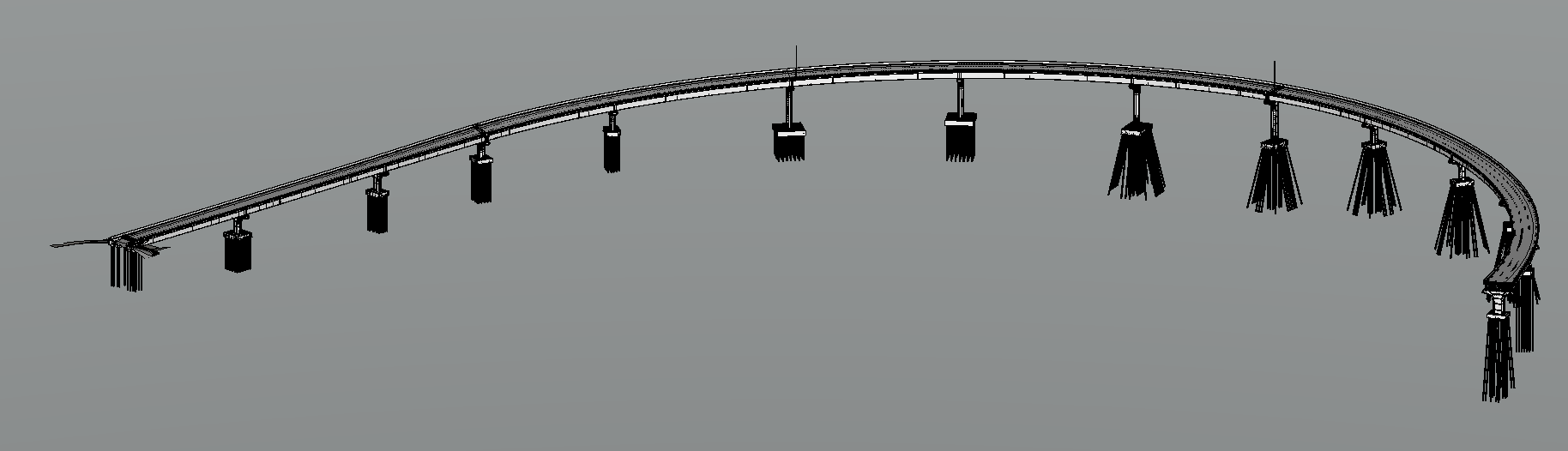

Modelo del ramal H hacia I-380 norte.Ver imagen completa ↗
Modelo del ramal H hacia I-380 norte. Referencia externa. Imagen: HDR Engineering.

Planos 2D

Modelo BIM informativo.

01Modelos por disciplina y revisión conjunta

Los equipos modelaron objetos y conjuntos por especialidad. Un archivo federado referenciaba los modelos para revisar interferencias, diseño y calidad.

  • Geotecnia
  • Vialidad
  • Drenaje
  • Iluminación
  • Redes de servicios
Modelo federadoRevisión y coordinación
Modelo federado del intercambio I-80/I-380, Iowa.Ver imagen completa ↗
Modelo federado del intercambio I-80/I-380, Iowa. Referencia externa. Imagen: HDR Engineering.

Ejemplo documentado: una cimentación interfería con un muro de suelo mecánicamente estabilizado de una etapa futura. Se ajustaron los pilotes y la geometría de la zapata para liberar el espacio.

02Nivel de desarrollo por elemento y etapa

La matriz relaciona elementos, LOD y autor del modelo. Este extracto muestra valores diferentes según el componente y la etapa.

Ejemplo de matriz de elementos
ElementoDocumentos de construcciónConstrucción
Pilotes de cimentaciónLOD 300LOD 400
Tablero de concretoLOD 350LOD 350
SeñalizaciónLOD 200LOD 400
Consultar los 21 elementos de la matriz ↗

Valores del ejemplo histórico. El LOD y la información requerida deben acordarse según el uso de cada elemento; esta tabla no constituye una especificación general.

03Contenido del paquete digital

La disposición especial del proyecto documentó el alcance de la entrega:

  • Inventario de archivos e instrucciones de acceso.
  • Requisitos de software y jerarquía de la información.
  • Tabla LOD por tipo de elemento.
  • Deficiencias conocidas del modelo.
  • Anexo con sello y archivos digitales cubiertos.
  • Archivos de referencia de uso informativo.

La geometría se complementó con enlaces a PDF, hojas de cálculo, documentos y páginas web para consultar información adicional.

04Acceso, capacitación y compatibilidad

En la licitación se entregó un i-model de solo lectura; después de la adjudicación se facilitaron archivos nativos DGN. La capacitación incluyó navegación y extracción básica de datos.

  • Facilitar herramientas de consulta a postores y equipos de obra.
  • Probar el intercambio con fabricación: en el piloto, el modelo de acero de refuerzo no se transfirió directamente a las máquinas de doblado.

Las limitaciones de software descritas corresponden al desarrollo de 2016–2017; no representan una evaluación de las versiones actuales.

BIM aplicado a cada especialidad

Explora qué se modela, qué información se coordina y cómo se utiliza en la entrega de infraestructura.

01Carreteras y corredores vialesTerreno, trazado y superficies

El modelamiento vial relaciona el levantamiento del terreno con el alineamiento, el perfil longitudinal y las secciones de la vía. La revisión debe incluir transiciones, intersecciones y encuentros con estructuras.

  • Integrar topografía y geometría de diseño.
  • Revisar superficies para movimiento de tierras y pavimentación.
  • Comprobar la precisión de los datos antes de utilizarlos en obra.
Explora carreteras ↗
Nube de puntos de un corredor vial obtenida mediante escaneo láser terrestre.Ver imagen completa ↗
Nube de puntos de un corredor vial obtenida mediante escaneo láser terrestre. Referencia externa.
02Puentes y estructurasComponentes, conexiones y datos

Un puente puede organizarse en tablero, vigas, apoyos, pilares, estribos y cimentaciones. Identificar los elementos y sus propiedades facilita revisar la geometría y transferir información entre las especialidades.

  • Relacionar componentes y sus atributos.
  • Revisar conexiones y compatibilidad geométrica.
  • Validar los intercambios de información entre aplicaciones.
Explora puentes ↗

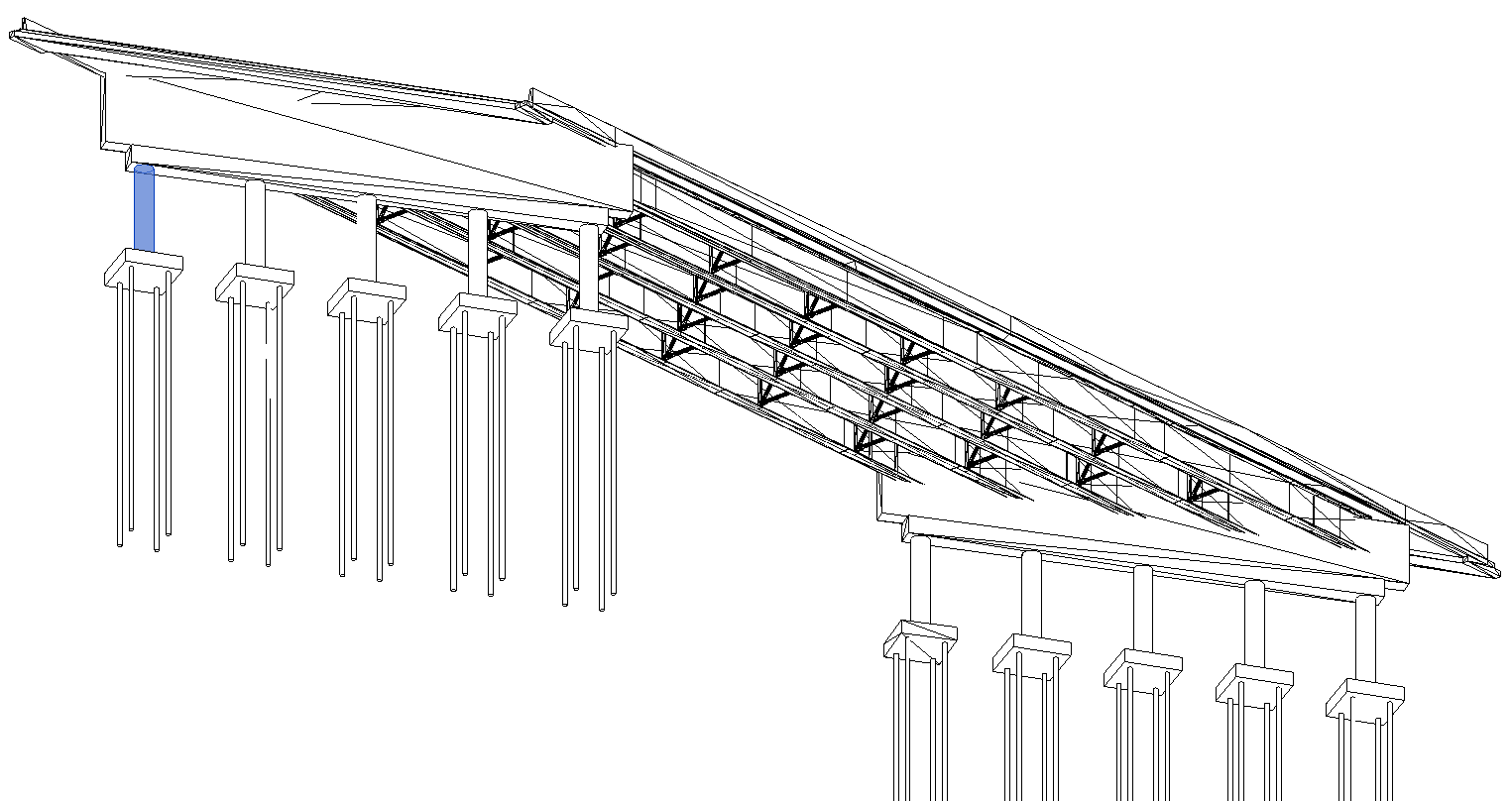

Vista alámbrica de un puente para el intercambio de geometría entre aplicaciones.Ver imagen completa ↗
Vista alámbrica de un puente para el intercambio de geometría entre aplicaciones. Referencia externa.
03Gestión y construcciónSecuencia, responsabilidades y seguimiento

La gestión BIM conecta la información técnica con responsables, entregas y revisiones. El cronograma puede vincularse a los objetos para estudiar la secuencia constructiva y actualizarla con el avance.

  • Definir usos y responsabilidades en el plan BIM.
  • Coordinar modelos y programación de obra.
  • Registrar observaciones, cambios y versiones aprobadas.
Explora gestión de proyectos ↗
Organización del modelo de puente en alineamiento, tablero, superestructura y subestructura.Ver imagen completa ↗
Organización del modelo de puente en alineamiento, tablero, superestructura y subestructura. Referencia externa.
04Operación y mantenimientoInformación útil después de la entrega

La entrega digital conforme a obra conserva información del activo para consulta, inspección y mantenimiento. Su utilidad depende de que los datos sean accesibles, identificables y se puedan actualizar.

  • Identificar elementos y ubicación.
  • Relacionar información de diseño y construcción.
  • Preparar datos reutilizables durante la operación.
Explora ingeniería digital ↗
Modelo tridimensional de un aparato de apoyo de puente.Ver imagen completa ↗
Modelo tridimensional de un aparato de apoyo de puente. Referencia externa.

Información que acompaña al proyecto

Cada etapa produce información que la siguiente necesita. La entrega digital se planifica desde el inicio.

  1. 01

    Planificar

    Definir usos del modelo, necesidades de información y decisiones que debe apoyar.

    Objetivos de información
  2. 02

    Modelar

    Integrar geometría y atributos de las distintas especialidades.

    Modelos por disciplina
  3. 03

    Coordinar

    Revisar interfaces y comunicar observaciones antes de ejecutar.

    Información coordinada
  4. 04

    Construir

    Compartir información vigente y registrar los cambios del proceso constructivo.

    Registro de ejecución
  5. 05

    Entregar

    Transferir datos organizados para la operación y conservación del activo.

    Información para mantenimiento

Preparar una entrega BIM coordinada

Acuerdos que conviene definir antes de desarrollar e intercambiar modelos.

Plan de Ejecución BIM — PEB / BEP

Documentar los usos del modelo, responsables, estructura de elementos, formatos, hitos de entrega y entornos de colaboración. El plan debe orientar la coordinación a lo largo del proyecto.

Coordinación temprana de redes y servicios

Revisar las redes existentes cuando todavía es posible ajustar el trazado y las soluciones. La incertidumbre sobre su ubicación debe identificarse y reducirse con información de campo adecuada.

Revisión de interferencias

Reunir los modelos de disciplinas para evaluar encuentros entre objetos. Las incidencias se revisan con criterios acordados; cada observación requiere una respuesta y seguimiento.

Entregables y responsabilidades

Precisar qué modelos y datos se entregan, quién los produce, quién revisa y en qué fecha. Acordar la frecuencia de intercambio y los formatos desde la planificación.

Gestión de la construcción

De la programación a la visualización 4D

Modelo BIM de un puente de concreto prefabricado.Ver imagen completa ↗
Modelo BIM de un puente de concreto prefabricado. Referencia externa.

Un modelo 4D vincula objetos 3D con actividades del cronograma. Para mantener esa relación, el modelo y la programación necesitan una estructura de desglose del trabajo coherente y nombres estables.

  • Definir qué fases y actividades se desea representar.
  • Agrupar objetos de acuerdo con las actividades.
  • Detectar actividades sin geometría y objetos sin asignación.
  • Actualizar diseño y cronograma con una frecuencia acordada.
  • Revisar la secuencia cuando cambian el alcance o los métodos constructivos.

Una imagen de un modelo 3D es una vista estática. La planificación 4D requiere además el vínculo con la programación.
