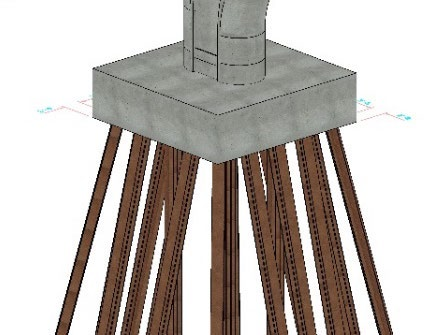

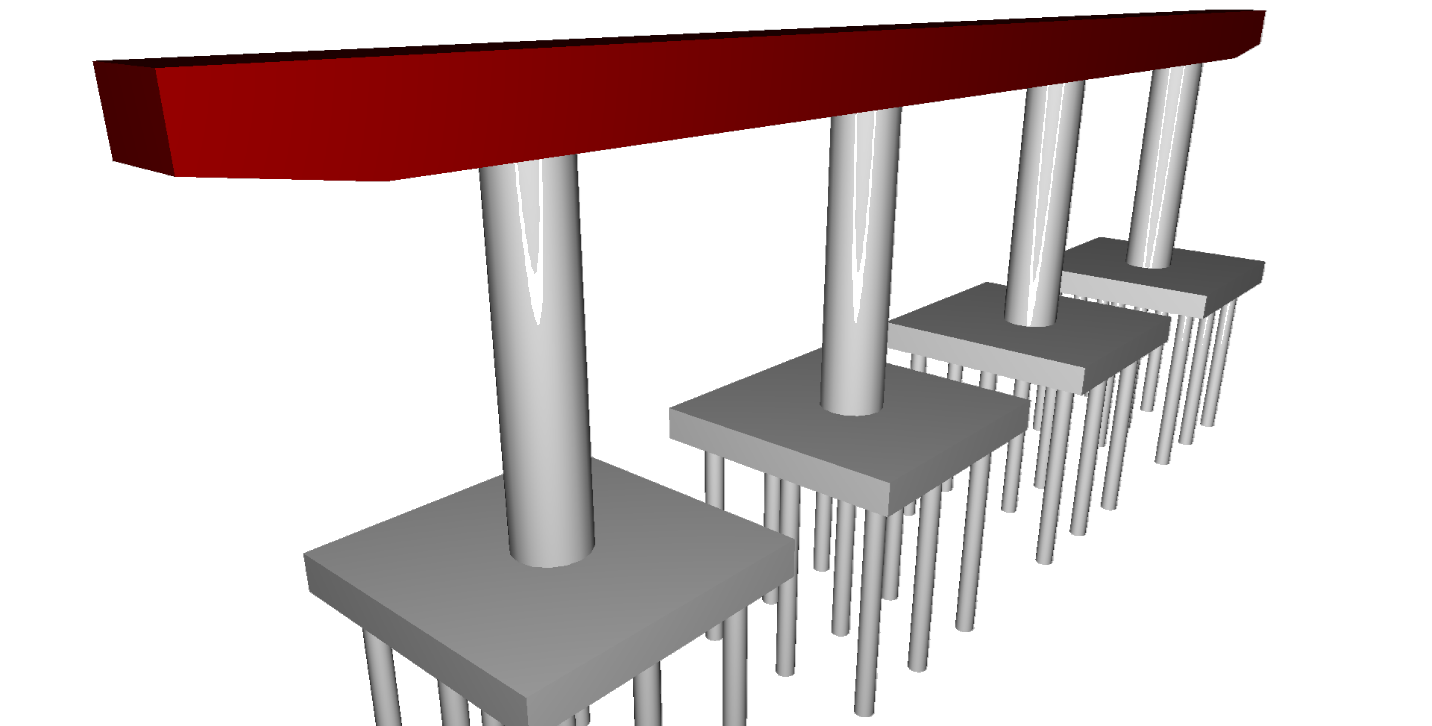

Pilotes y encepado
Ver imagen completa ↗La vista separa la cimentación profunda del pilar. Permite reconocer el conjunto de pilotes y el cabezal que los conecta.
Transporte
Puentes
Ver imagen en tamaño completo ↗Ingeniería de puentes y pasarelas desde la planificación y el diseño hasta la evaluación y conservación. Se consideran el comportamiento estructural, la respuesta sísmica, las cimentaciones y los métodos constructivos.
- Puentes atirantados y colgantes
- Puentes en arco y segmentales
- Pasarelas peatonales
- Puentes de acero, concreto y madera
- Planificación, ingeniería y gestión
Modelamiento · Coordinación · Gestión
BIM para puentes, de la estructura al detalle
Componentes identificados, conexiones coordinadas e información que se pueda intercambiar y conservar.
Las imágenes identificadas como referencias externas ilustran aplicaciones de BIM; no corresponden al portafolio de proyectos de PolarisX.
Model element breakdown · Desglose del modelo
El puente, elemento por elemento
Explora ocho vistas del puente. El desglose permite identificar sus partes, revisar encuentros y coordinar la información de cada componente.
8 elementos

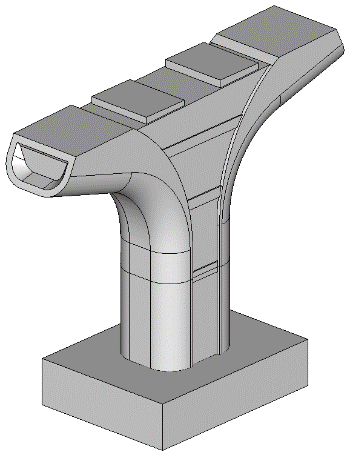

Ver imagen completa ↗Pilar y cabezal
Ver imagen completa ↗La geometría del pilar y su cabezal permite revisar cómo se disponen las zonas de apoyo de la superestructura.

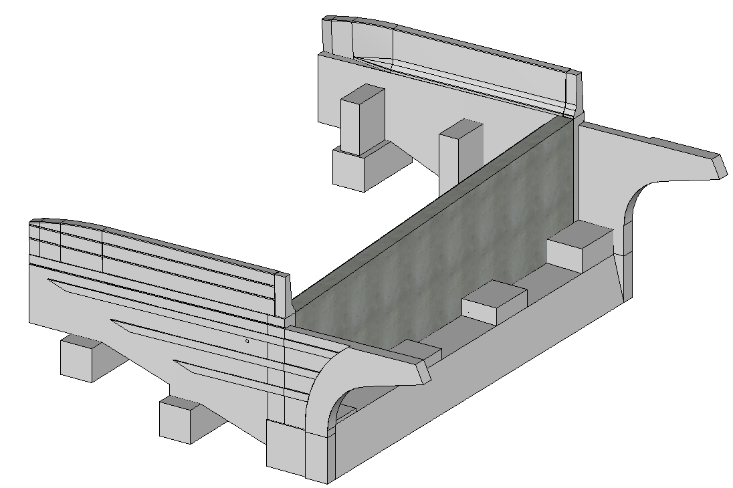

Estribo y aletas
Ver imagen completa ↗La vista del estribo muestra los muros laterales y los asientos de apoyo para revisar el encuentro entre puente y acceso.

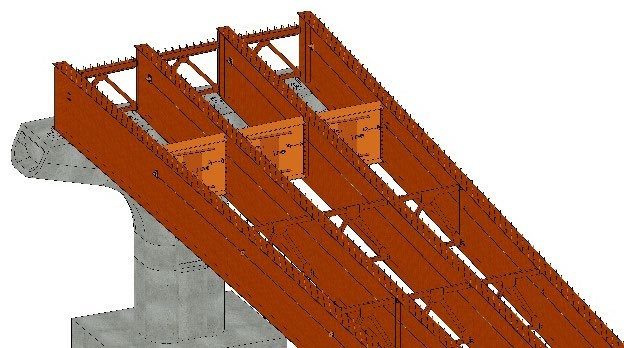

Vigas y arriostramientos
Ver imagen completa ↗Las vigas longitudinales se relacionan con los marcos transversales. Esta separación facilita reconocer los componentes y sus conexiones.

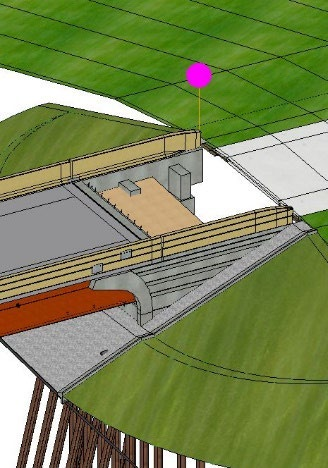

Tablero, estribo y terreno
Ver imagen completa ↗La vista conjunta permite examinar la transición entre la estructura, el acceso y la superficie del terreno.

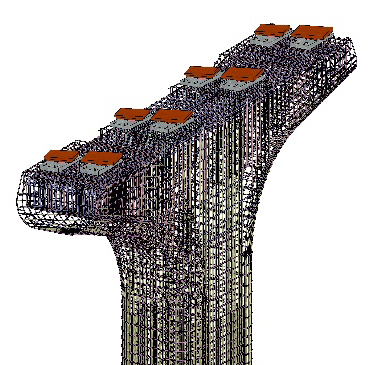

Armadura del cabezal
Ver imagen completa ↗El refuerzo se representa como elementos diferenciados dentro del cabezal y del pilar para revisar su disposición.

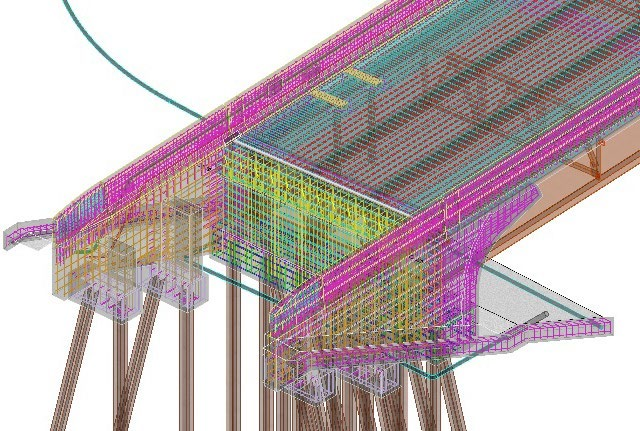

Coordinación del refuerzo
Ver imagen completa ↗La visualización conjunta reúne armaduras y componentes estructurales. Ayuda a leer relaciones que una vista exterior del concreto oculta.

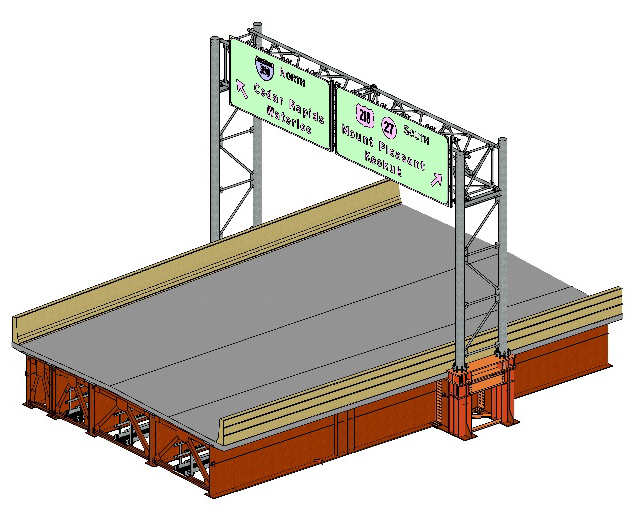

Tablero y señalización
Ver imagen completa ↗El modelo incorpora barreras y el pórtico de señales junto a la estructura, ampliando la revisión más allá de los elementos resistentes.
Vistas ilustrativas de una referencia externa. Las descripciones identifican lo visible en cada figura; no son modelos de proyectos de PolarisX.
Desarrollo del modelo
Cómo cambia la representación de un elemento
Un mismo pilar permite comparar cuatro representaciones. El nivel requerido se acuerda por elemento y uso.

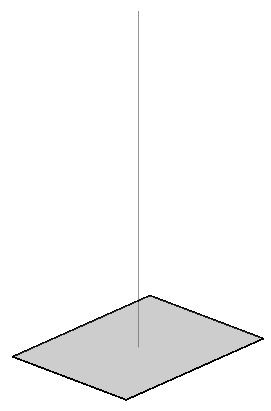

Concepto
Ver imagen completa ↗Referencia esquemática para la etapa conceptual.

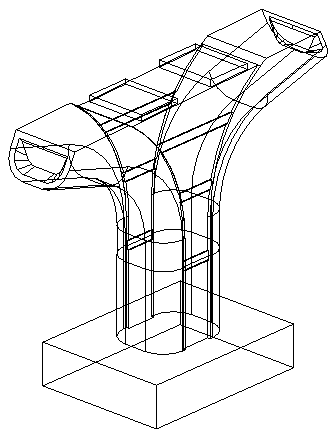

Diseño preliminar
Ver imagen completa ↗Representación inicial de la forma del elemento.

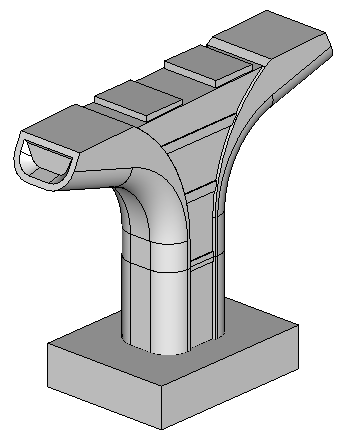

Diseño definitivo
Ver imagen completa ↗Geometría definida del pilar y su cabezal.

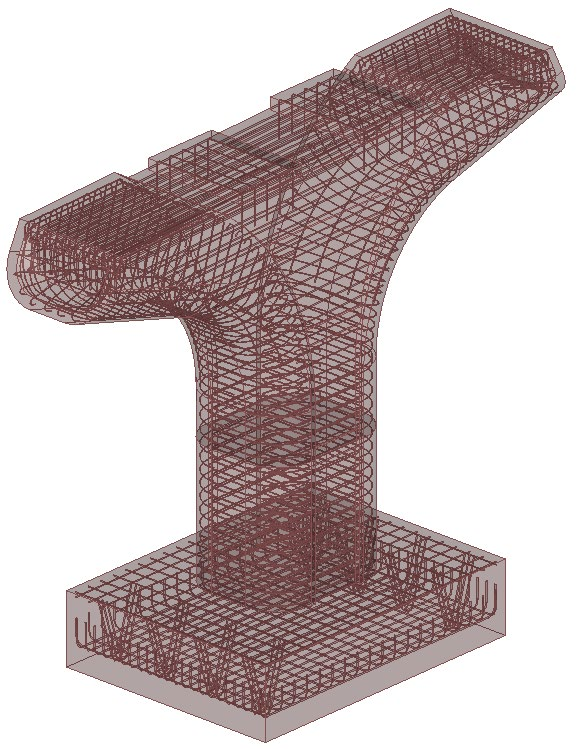

Construcción y fabricación
Ver imagen completa ↗El ejemplo incorpora la disposición de las armaduras.
Esta comparación agrupa LOD 350 y 400 con fines ilustrativos; no los convierte en equivalentes. El aspecto visual por sí solo no acredita un LOD ni la confiabilidad de los datos.
21 elementos · 6 grupos
El LOD se define por elemento y etapa
Abre cada grupo para comparar el desarrollo de los elementos en la documentación de obra y durante la construcción.
01Subestructura5 elementos
| Elemento | Doc. de obra | Construcción |
|---|---|---|
| Pilotes de cimentación | LOD 300 | LOD 400 |
| Aletas | LOD 300 | LOD 350 |
| Zapatas y cabezales de cimentación | LOD 300 | LOD 350 |
| Estribos | LOD 300 | LOD 350 |
| Pilares y pórticos | LOD 300 | LOD 350 |
02Superestructura6 elementos
| Elemento | Doc. de obra | Construcción |
|---|---|---|
| Tablero y elementos de soporte | LOD 350 | LOD 350 |
| Vigas (beams) | LOD 350 | LOD 400 |
| Vigas principales (girders) | LOD 300 | LOD 400 |
| Juntas | LOD 300 | LOD 400 |
| Aparatos de apoyo | LOD 300 | LOD 400 |
| Barreras de la mediana | LOD 350 | LOD 350 |
03Señalización y control2 elementos
| Elemento | Doc. de obra | Construcción |
|---|---|---|
| Señalización | LOD 200 | LOD 400 |
| Barreras de tránsito | LOD 350 | LOD 350 |
04Elementos complementarios2 elementos
| Elemento | Doc. de obra | Construcción |
|---|---|---|
| Losas de aproximación | LOD 350 | LOD 350 |
| Pantallas acústicas | LOD 200 | LOD 350 |
05Sistemas auxiliares2 elementos
| Elemento | Doc. de obra | Construcción |
|---|---|---|
| Iluminación | LOD 300 | LOD 350 |
| Drenaje | LOD 300 | LOD 350 |
06Tablero y acabados4 elementos
| Elemento | Doc. de obra | Construcción |
|---|---|---|
| Tablero de concreto | LOD 350 | LOD 350 |
| Superficie de rodadura | LOD 300 | LOD 350 |
| Barreras del puente | LOD 350 | LOD 350 |
| Sardineles | LOD 300 | LOD 350 |
Valores de un ejemplo histórico de 2020, no requisitos generales para proyectos en Perú. El LOD, la autoría y la información conforme a obra se acuerdan para cada proyecto.
Detalle estructural
Modelar las conexiones también importa

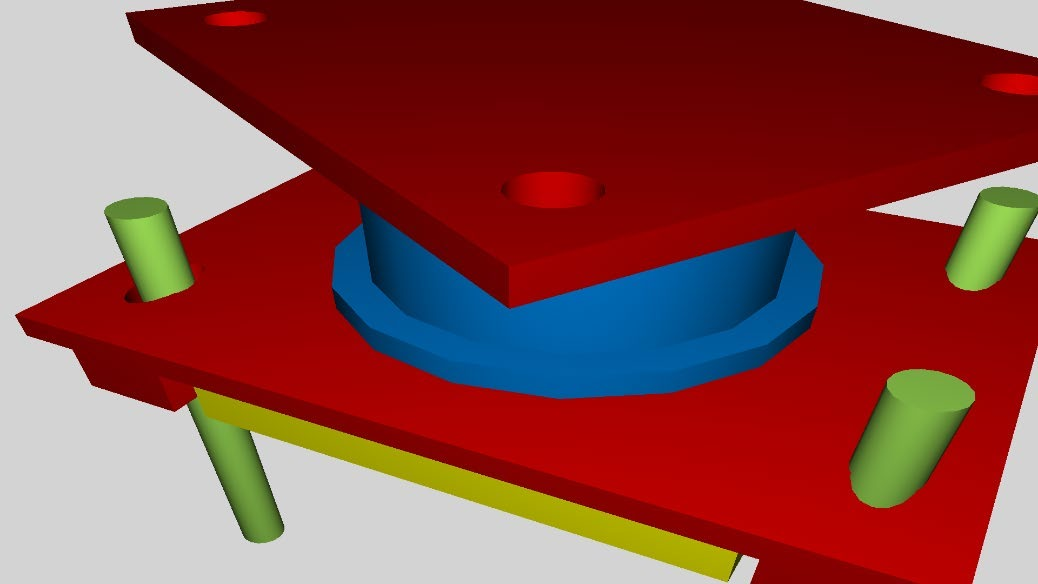

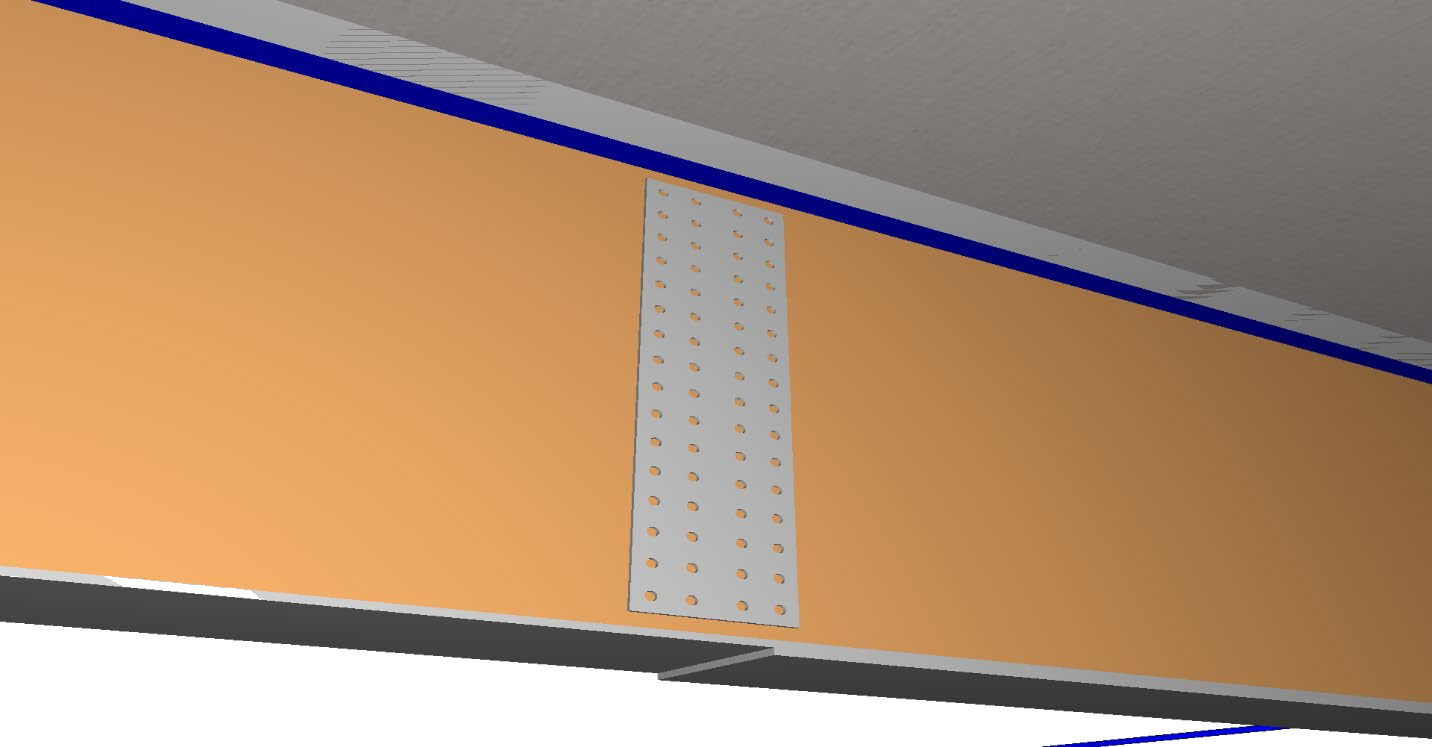

Ver imagen completa ↗Las placas, pernos y apoyos permiten representar relaciones entre elementos del puente. El detalle del modelo debe responder al uso de la información y a la etapa de desarrollo.
- Organizar componentes y conexiones.
- Relacionar geometría con propiedades del elemento.
- Comprobar que el intercambio conserve la información necesaria.
Geometría y propiedades
Qué información acompaña a la geometría
Ver imagen completa ↗Una biblioteca de objetos relaciona cada elemento con su conjunto, tipo, material y geometría. En el tablero, el trazado y las secciones se complementan con parámetros del refuerzo.
- Identificación del elemento y del conjunto al que pertenece.
- Perfil y curva de eje para definir la sección y el recorrido.
- Progresivas inicial y final, ancho y ángulos de esviaje.
- Curvas guía cuando la sección varía.
- Tipo, posición y espaciamiento del acero de refuerzo.
En una viga metálica, la jerarquía puede continuar desde la línea de vigas hasta las placas de alma y sus espesores. Los campos y formatos se acuerdan para el intercambio.
Biblioteca visual · Modelos BIM
Del conjunto al detalle del puente
Dos lecturas complementarias del modelo: cómo se organizan sus componentes y cómo se define la geometría del tablero.

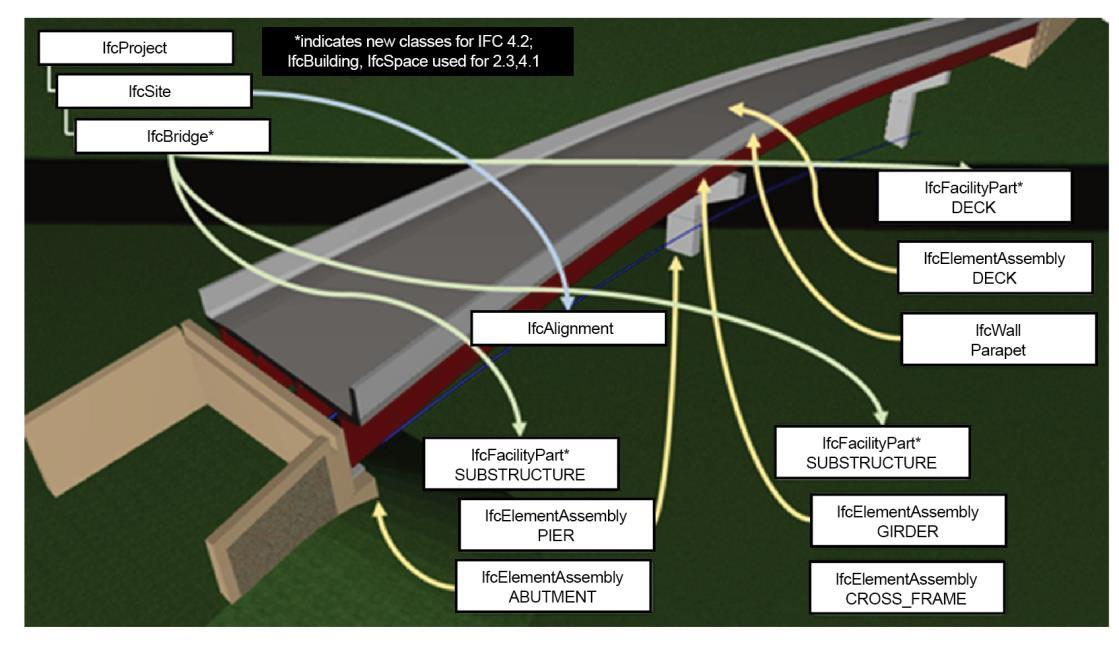

Componentes relacionados
Ver imagen completa ↗La estructura de objetos permite relacionar el alineamiento, el tablero, las vigas y las cimentaciones dentro del modelo.

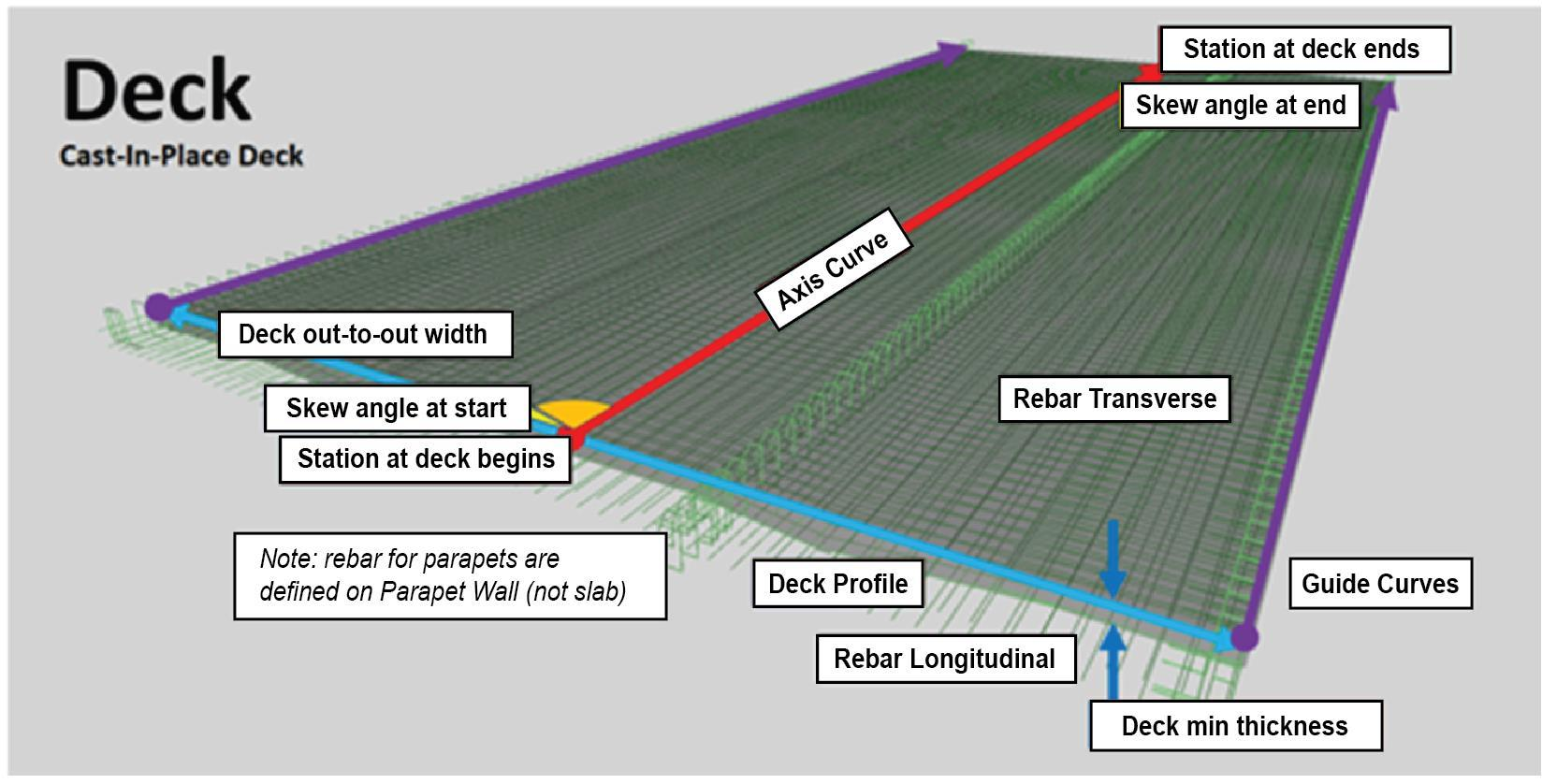

Geometría y refuerzo
Ver imagen completa ↗Perfil, espesor, esviaje y armaduras describen el tablero. Los atributos complementan su representación tridimensional.
Interoperabilidad
Objetos identificables, información reutilizable
Ver imagen completa ↗Las bibliotecas de objetos y los diccionarios de propiedades ayudan a organizar información de puentes y carreteras. Clasificar de forma coherente facilita que los datos puedan consultarse e intercambiarse.
- Asignar identificadores y clases a los elementos.
- Definir las propiedades necesarias para cada uso.
- Revisar qué información se conserva al exportar e importar.
Preparar la información conforme a obra
El registro digital del activo debe permitir consultas y actualizaciones después de finalizar la construcción.
Localizar
Conservar la relación entre la información y su ubicación en la infraestructura.
Consultar
Organizar datos de diseño y construcción para encontrarlos y analizarlos.
Actualizar
Mantener un registro vivo que apoye la gestión y el desempeño del activo.
Referencia técnica · Puentes y carreteras
Explora la entrega de modelos 3D
Modelos por disciplina, coordinación, niveles de desarrollo y archivos de entrega: conoce el ejemplo del intercambio I-80/I-380.
Ver modelos y entregables ↗Referencia técnica externa · 2020.
Modelos BIM · Referencias externas

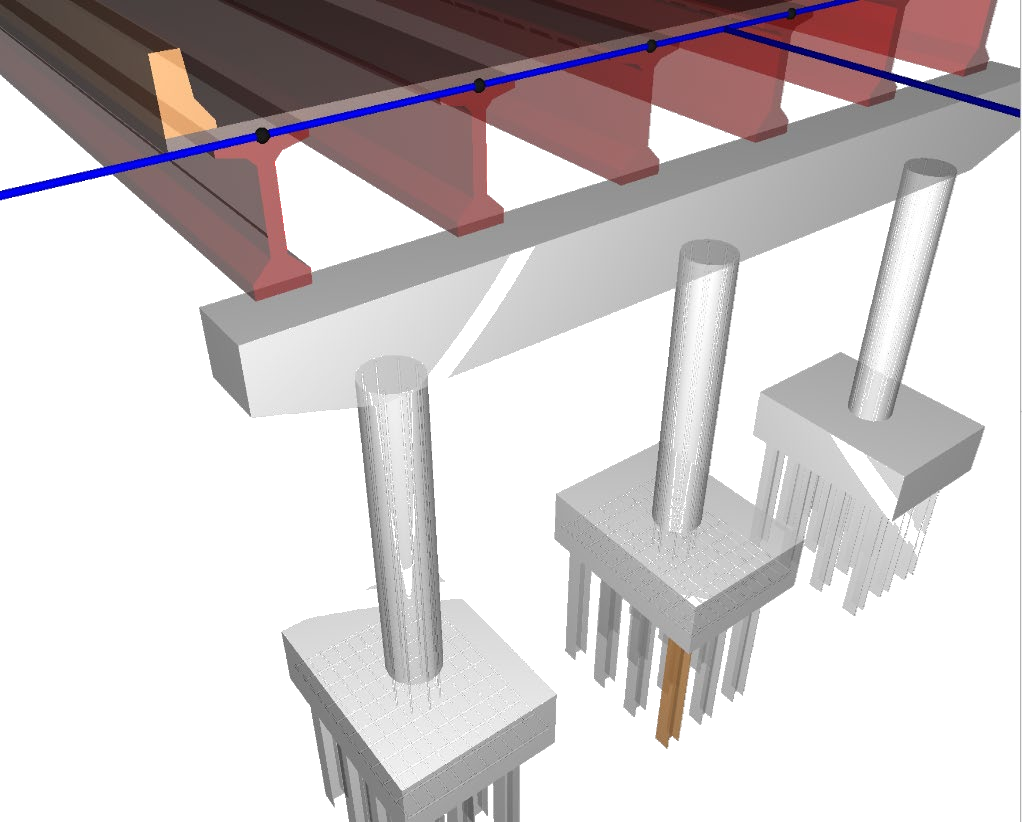

Componentes conectados en un modelo
Vistas de subestructura y tablero que ilustran la organización de un puente en BIM. Referencias externas al portafolio de PolarisX.
