Revit MEP: Sus beneficios y la revolución de los flujos de trabajo BIM

Hoy en día, los expertos en MEP prefieren Revit como una plataforma única para diseñar, modelar, detallar y documentar sistemas de edificios dentro del contexto de un modelo de información de construcción integral, evitando errores de coordinación y mejorando el proceso de documentación. Las herramientas de análisis de Revit ayudan a comprender el diseño antes de la construcción, informando las decisiones durante la fase de diseño.

Como ingeniero o contratista mecánico, eléctrico o de fontanería, el software adecuado puede permitirle diseñar, producir e instalar sistemas de edificios complejos con confianza. BIM es un método colaborativo y efectivo para diseñar, detallar y archivar sistemas de edificios.

El software Autodesk Revit para BIM es una plataforma de diseño multidisciplinaria que conecta equipos y herramientas y extiende el diseño a través del detalle. Fabrication EST MEP y Fabrication CAM duct, soluciones de fabricación MEP de Autodesk, se utilizan para gestionar estimaciones y impulsar la producción de chapa metálica. A lo largo del ciclo de vida de un proyecto, diseñadores, ingenieros y contratistas pueden interactuar en un entorno BIM compartido, preservando un alcance amplio y un grado de detalle preciso. Cuando todos en un proyecto adoptan el mismo software, se facilitan la coordinación, colaboración e intercambio de datos.

Méritos de Revit MEP

La versión de Autodesk de Revit MEP amplía su dominio al iniciar una plataforma colaborativa dinámica, ampliando así las oportunidades para varios profesionales involucrados en un proyecto. Adoptar Revit MEP ha resultado en varios beneficios, tales como:

• Los ingenieros de sistemas mecánicos, eléctricos y de fontanería (MEP) pueden usar los estándares integrados en BIM Revit para revisar todos los entregables, garantizando la consistencia en todo el equipo.

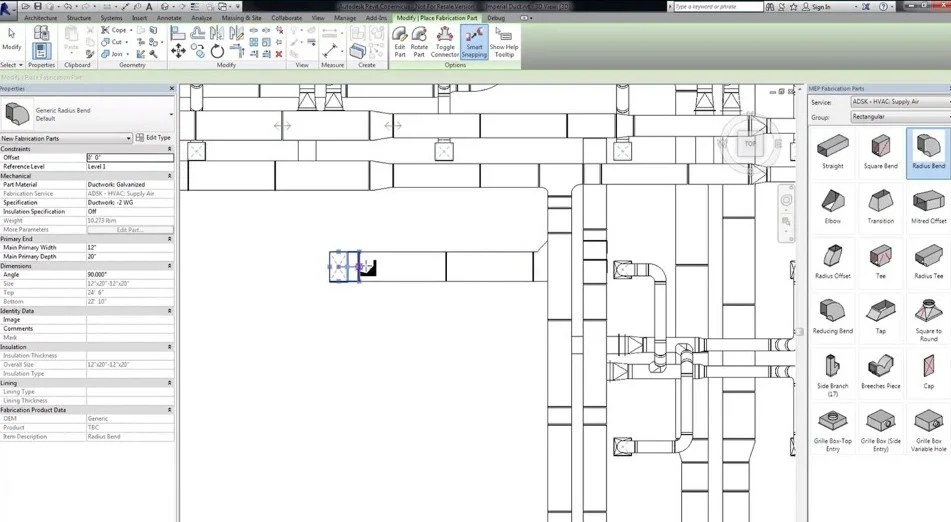

• Herramienta de modelado automatizada y fácil de usar: BIM Revit es un programa de modelado sencillo que automatiza la colocación de conductos, tuberías y accesorios de contención, permitiendo ser más productivo y usar fácilmente la interfaz de usuario de Revit.
• Estimación de costos y despegue de cantidades – BIM 5D: Revit contiene una base de datos de todos los elementos del proyecto que se pueden acceder en cualquier momento para construir cronogramas automáticos, permitiendo una estimación precisa de los elementos del proyecto. BIM 5D se refiere a la incorporación del elemento de costo en el modelo BIM MEP. Proporciona estimaciones de costos precisas y despegues de cantidades para proyectos MEP, brindando al gerente de proyectos una comprensión completa del costo y la cantidad casi precisa de materiales, eliminando sobrecostos y desperdicio de recursos.

• Interoperabilidad: Admite la exportación, importación y vinculación con una variedad de formatos BIM y CAD, incluidos IFC, 3DM, SKP, entre otros.
• Conversión de ideas conceptuales a diseño detallado: En lugar de comenzar desde cero, es más sencillo usar dibujos de una línea en Revit convirtiéndolos en un diseño detallado.
• Las funciones de Revit MEP actúan como una biblioteca estándar de equipos genéricos de la familia Revit y componentes inteligentes. Puedes seleccionar cualquier componente MEP y obtener documentación específica del fabricante de diversas fuentes, haciendo que la construcción de esquemas sea rápida y fácil.

• Prevención inicial de conflictos con Navisworks: Al integrar el modelo 3D de Revit con Navisworks, los consultores MEP pueden realizar una evaluación completa de choques y reportes, evitando costosos retrabajos en el sitio.

Revit MEP ofrece características útiles para representar, evaluar y organizar instalaciones de construcción, pero la gestión del modelo es esencial para mantener sus archivos compactos y organizados.

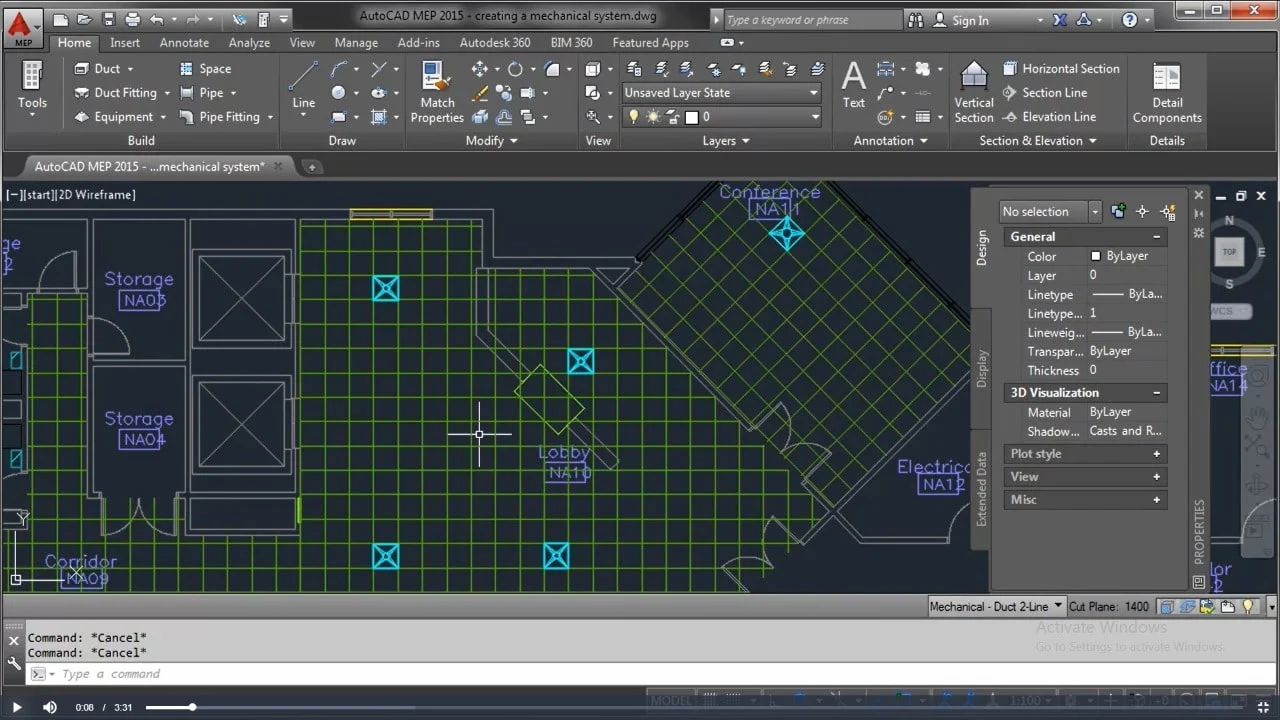

La Diferenciación: AutoCAD MEP versus Revit MEP

AutoCAD MEP y Revit MEP son dos aplicaciones que con frecuencia son comparadas por empresas AEC y profesionales del diseño. Para distinguir entre los dos:

• BIM y el diseño asistido por computadora son las principales distinciones entre AutoCAD MEP, que carece de soporte para flujos de trabajo colaborativos, y Revit MEP, que es un entorno de datos común (CDE) que permite a los ingenieros MEP colaborar dentro de un único modelo de información de construcción cohesivo.
• AutoCAD se utiliza principalmente como una herramienta de dibujo, mientras que Revit proporciona una plataforma sofisticada para diseño y documentación.
• Mientras que AutoCAD MEP permite dibujos y planos MEP en 2D y 3D, Revit MEP permite la creación de modelos BIM MEPFP completos.
• El primero es una mejora sobre los diseños dibujados a mano, mientras que el segundo es una actualización a la tecnología CAD anterior, con funcionalidad mejorada.
• CAD para MEP ofrece relativamente menos capacidades. Revit MEP, como una forma de tecnología de vanguardia, posee todas las capacidades avanzadas necesarias para el modelado inteligente de MEPF.

La Asistencia de MEP BIM en el Proceso de Construcción para Constructores

El método MEP BIM identifica y soluciona interferencias antes de la implementación. Se incurre en significativamente menos conflictos de servicios MEP cuando un modelo BIM se construye con exactitud. Durante la coordinación MEP BIM, los interesados del proyecto AEC reducen disputas y se reúnen con arquitectos e ingenieros para colaborar.

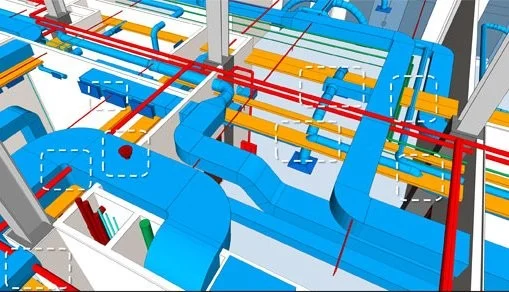

• Modelado de sistemas MEP en 3D: Es el paso inicial en el proceso BIM. El modelo MEP debe tener todos los componentes de servicios MEP, incluidos conductos, enfriadores, tuberías y salas de máquinas. Varias detalles se agregan a los modelos según sus requisitos en un momento posterior. Si el modelo se desarrolla con fines de coordinación BIM, se requiere un detalle avanzado.
• Servicios de coordinación BIM MEP: Los ingenieros BIM combinan el modelo MEP con servicios arquitectónicos y estructurales a través de la coordinación MEP BIM. BIM identifica y resuelve disputas antes de la construcción. Un modelo BIM Revit que se construye y produce con precisión ayuda a reducir significativamente los choques. Durante la coordinación MEP BIM, las disputas se eliminan a través de reuniones de colaboración entre arquitectos e ingenieros.
• Servicios de dibujos de taller MEP: Una vez que se ha creado un modelo 3D, se pueden extraer dibujos MEP y coordinarlos con disciplinas arquitectónicas y estructurales. Los dibujos MEP se utilizan en la construcción. En consecuencia, cualquier error en los dibujos de taller podría desencadenar un retraso en el flujo de trabajo de construcción, culminando en un proyecto costoso.
• Programación BIM 4D: Este es un aspecto importante del modelado de construcción virtual, donde los horarios de construcción se extraen utilizando la programación BIM 4D. BIM 4D se centra en los detalles del cronograma para la ejecución del proyecto con equipo MEP.
• Estimación de costos BIM 5D: La estimación de costos BIM 5D proporciona desgloses detallados de costos para el proyecto. En los servicios MEP BIM, los ingenieros MEP extraen el despegue de cantidades, las necesidades laborales y el costo de adquisición de componentes críticos. BIM 5D facilita la planificación y presentación del proyecto cumpliendo con el presupuesto desde el inicio hasta la finalización.
• Gestión de activos: El sistema MEP podría diseñarse para proporcionar un estudio de toda la estructura. Además del costo de construcción y la seguridad ambiental, los servicios de gestión de instalaciones BIM 6D también abordan la huella ambiental del edificio.
• Gestión de documentos BIM 360: Los interesados del proyecto pueden gestionar planos, modelos 3D de Revit y otros documentos de construcción utilizando la gestión de documentos BIM 360. Esto ayuda a simplificar el proceso general de gestión de documentos.
• BIM 360 VR: Los equipos que utilizan BIM 360 pueden extender su flujo de trabajo a VR colaborativo al acceder a los modelos más recientes y agregar problemas de BIM 360 dentro de los auriculares VR.

Futuro de Revit MEP

Autodesk Revit MEP es uno de los software de modelado de información de construcción (BIM) más populares y parece tener un futuro próspero por delante. Desde que se lanzó por primera vez, el software ha proporcionado a los usuarios una amplia variedad de funciones además de modificaciones sustanciales a su forma original, como Dynamo para Revit, uno de los muchos complementos.

Si desea saber más sobre los diferentes complementos para Revit, consulte estos Complementos Universalmente Populares para Flujos de Trabajo BIM Efectivos.

Es muy probable que Revit MEP cumpla su función durante los próximos diez años, siempre que reciba actualizaciones constantes, al menos hasta el punto en que se observen cambios tecnológicos significativos. No se realizarán cambios grandes o significativos en Revit MEP, según las fuentes que se han consultado. Como resultado, para llegar a una conclusión, podemos decir que el futuro parece prometedor para el software Revit MEP y continuará sirviendo a la industria MEP y a los expertos que trabajan en ella durante al menos los próximos diez años.

¡Hay otros programas de software de modelado de información de construcción además de Revit MEP!

Revit MEP se utiliza para diseñar, modelar y documentar sistemas de fontanería, proporcionando acceso a una única base de datos de fabricación. Como una plataforma única para un flujo de trabajo BIM multidisciplinario desde el diseño hasta la construcción, Revit es una herramienta poderosa que facilita la colaboración y comunicación del equipo. Puedes convertir modelos de intención de diseño en modelos de detalle de fabricación que están preparados para dibujos de taller, adquisición y fabricación e instalación de conductos. El software Revit BIM integra equipos, herramientas y datos para que los ingenieros y contratistas MEP produzcan trabajo de alta calidad que retenga y ayude a adquirir nuevos negocios.

BIM ha tomado indudablemente el protagonismo en el sector AEC de hoy gracias al alcance y la profundidad de su aplicación y la adaptabilidad clave de su metodología de trabajo colaborativa. A medida que se incorporan más técnicas y tecnologías, aprender y mantenerse informado se vuelve más necesario.

Para satisfacer tu entusiasmo y mejorar tu conocimiento, Novatr está constantemente curando el repositorio esencial de conocimiento, y por la misma razón, se ha proporcionado una guía de Revit para enriquecer tu conocimiento. Hay otras guías informativas similares, como familias Revit, Revit versus Revit LT, y cursos de certificación, que están curadas para que puedas realizar tu potencial en el dominio AEC.

Fuente: Traducción y adaptación del artículo 'Revit MEP: Its Benefits and the Revolution of BIM workflowsde NOVATR.
