¡Es esa época del año nuevamente para revisar las últimas novedades, actualizaciones y mejoras de Autodesk Revit! A lo largo de los años, Autodesk ha ido añadiendo gradualmente mayor funcionalidad a las herramientas de modelado y detallado de armaduras. En esta versión, vemos la esperada introducción de empalmes de barras de refuerzo (traslapos). También se presentan mejoras en el modelo analítico, incluyendo una automatización analítica mejorada y métodos robustos para editar y controlar el modelo. Además, el recorrido del detallado de acero continúa en Revit 2025 con la capacidad de usar la herramienta de división en elementos de fabricación.

Para entender algunas de estas nuevas características, analizaremos el futuro de Revit y cómo estas herramientas mejoradas ayudarán a lograr la visión del BIM estructural para el futuro.

Refuerzo y Detallado

La característica más destacada de esta versión es el empalme de barras de refuerzo. El conjunto de herramientas para producir traslapos y empalmes de barras es muy intuitivo de usar y ofrece una gran cantidad de funcionalidad. Todos los empalmes de barras permanecen paramétricos a las barras. Por ejemplo, si se cambian las posiciones o diámetros de las barras, la longitud del empalme se actualizará.

Los empalmes paramétricos se controlan con una nueva familia de sistema, Rebar Splice. Esta familia de sistema admite varios parámetros que permiten el desplazamiento de las barras en un traslapo junto con las longitudes de traslapo basadas en multiplicadores (por ejemplo, 40*d). También se admiten traslapos escalonados y empalmes de extremo a extremo donde se pueden colocar acopladores.

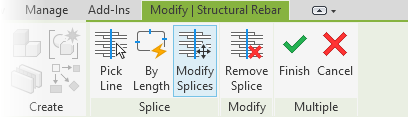

La colocación de los traslapos puede ser para conjuntos individuales de barras o para una selección múltiple. Los traslapos pueden basarse en las longitudes máximas de existencias de barras o pueden colocarse seleccionando posiciones en los conjuntos de barras. Alternativamente, los empalmes pueden colocarse en la intersección de elementos como rejillas, planos de referencia o líneas de modelo. De hecho, ¡puedes usar los bordes de la mayoría de los elementos dentro de Revit!

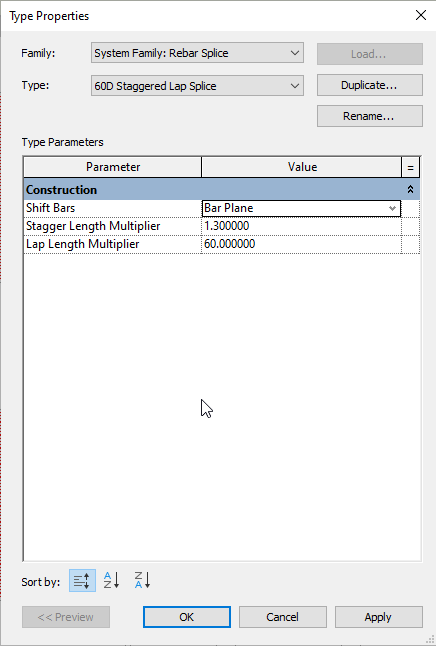

En la imagen a continuación se puede ver la familia de sistema con parámetros incorporados para la nueva familia de empalme de barras. Aquí se pueden configurar varios tipos de empalmes de barras que se almacenarán en tu plantilla o se transferirán a otros proyectos mediante la transferencia de proyectos.

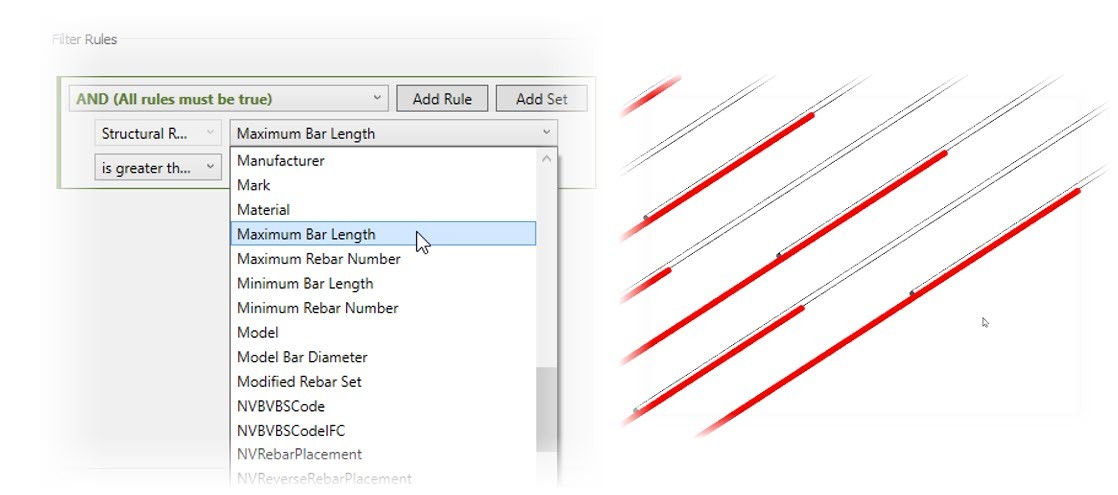

También puedes usar una nueva propiedad de filtro para colorear las barras que exceden la longitud de existencias permitida. En la imagen a continuación se pueden ver las nuevas propiedades que permiten verificar las longitudes mínimas y máximas de las barras de refuerzo.

Este es un método fácil para verificar qué barras necesitan ser empalmadas.

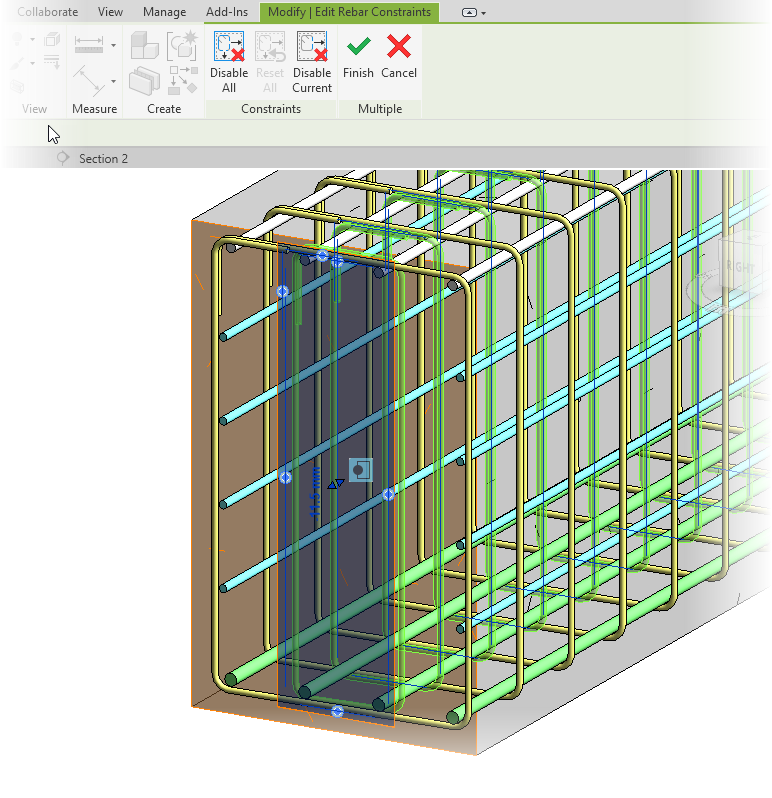

Ahora se pueden desactivar las restricciones de las barras de refuerzo, ya sea una restricción seleccionada individualmente o todas las restricciones en la barra. Esto puede ser útil cuando se desea congelar la barra en un elemento particular y asegurar que las barras no se actualicen si cambia el encofrado.

También hay un nuevo filtro que se puede usar para mostrar las barras de refuerzo que han tenido las restricciones desactivadas.

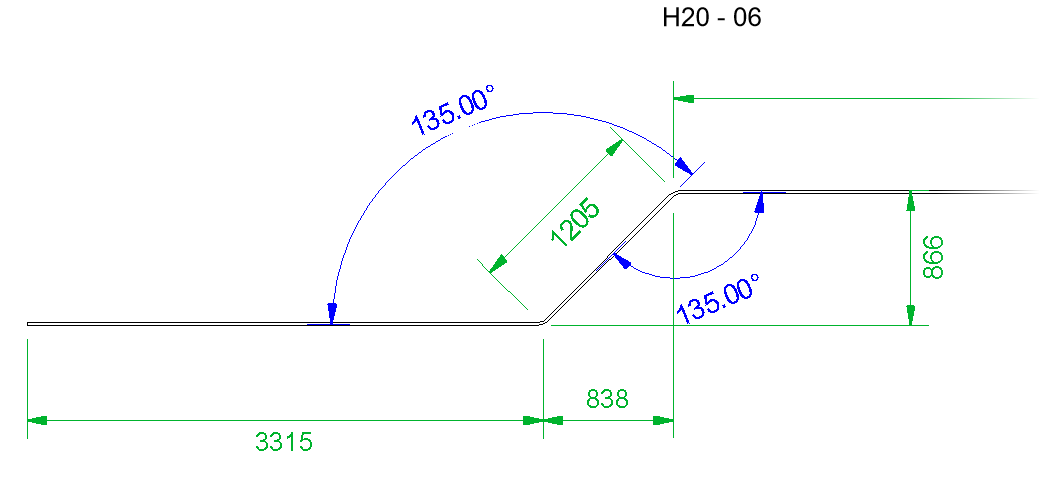

Los Detalles de Doblado de Barras fueron introducidos en Revit 2024 y han tenido una mejora que permite al usuario posicionar y manipular los diversos textos y dimensiones. Simplemente puedes usar la tecla tab para seleccionar las dimensiones y anotaciones individuales. En el ejemplo a continuación, cada dimensión y ángulo se han posicionado manualmente para evitar los choques y superposiciones que teníamos en versiones anteriores.

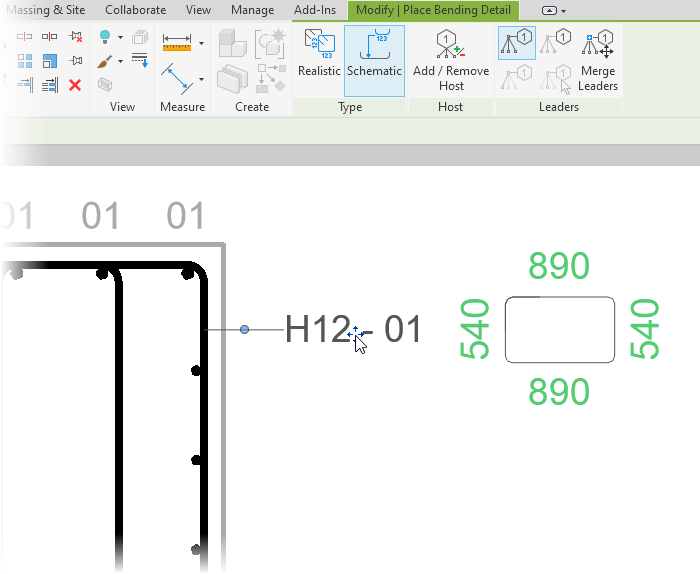

Relacionado con el detalle de doblado hay un nuevo detalle esquemático de doblado que se coloca como una etiqueta. Similar a un detalle de doblado, el detalle esquemático puede configurarse según sea necesario y el usuario también puede mover cada anotación o dimensión para ajustarse. Además, las dimensiones del detalle esquemático pueden editarse para ajustarse a la etiqueta.

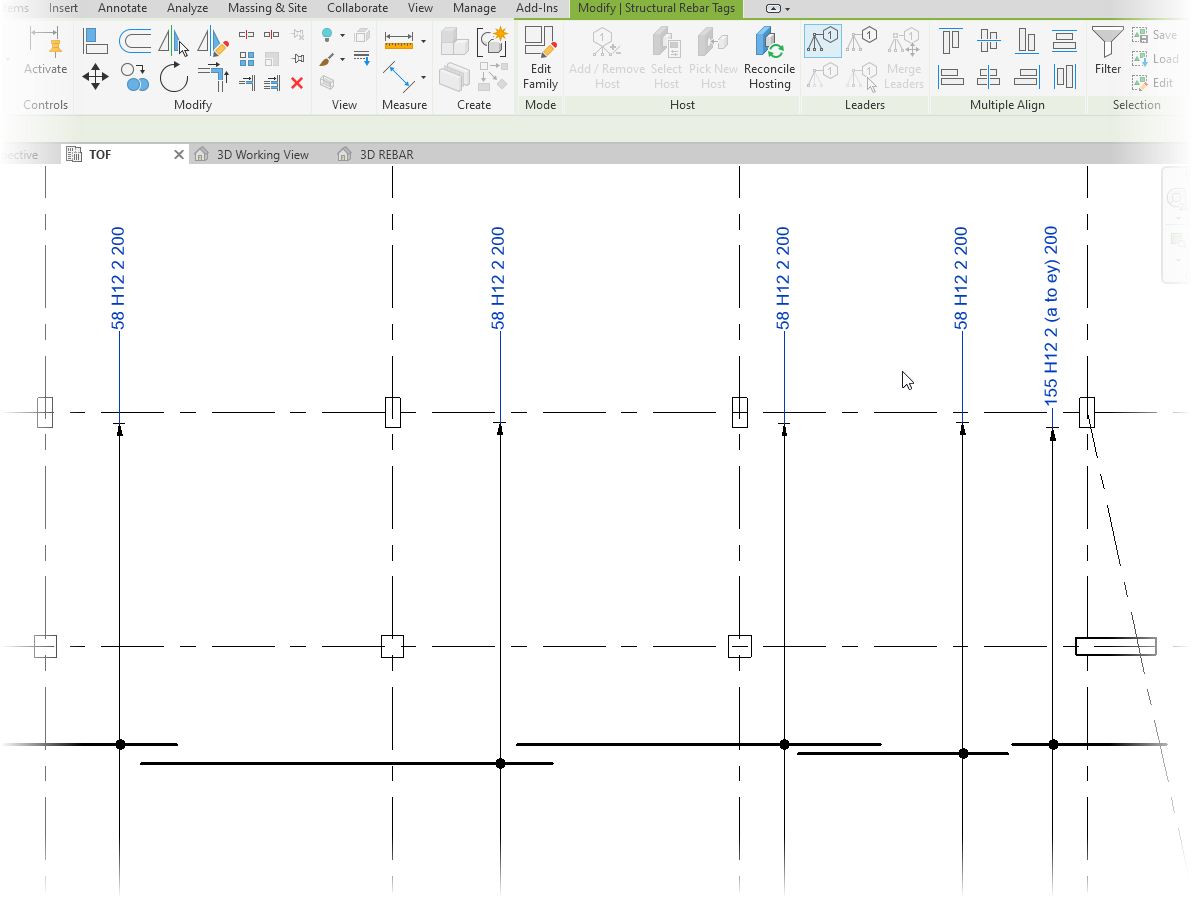

Al producir dibujos, la presentación de barras de refuerzo ahora admite múltiples conjuntos de barras de refuerzo. En la imagen a continuación, cada barra de refuerzo puede ser seleccionada para su visualización por el usuario en todos los conjuntos de barras seleccionados. Esto ahorra mucho tiempo para producir planos y elevaciones típicas de concreto armado. Además, las anotaciones de barras múltiples se han alineado usando las nuevas opciones de alineación múltiple para textos y etiquetas.

Mejoras en el Modelado Analítico

En Revit 2023, el modelo analítico se independizó del modelo físico para dar a los ingenieros la flexibilidad de crear un diseño preliminar antes de comprometerse con el modelo físico. Este es un flujo de trabajo útil cuando se usan múltiples herramientas de análisis, ya que se puede producir un solo modelo que se puede vincular a múltiples herramientas de análisis.

La funcionalidad se ha mejorado en Revit 2025 con la capacidad de usar herramientas como dividir y recortar para agregar la producción del modelo. Otra característica importante es la capacidad de restringir nodos a rejillas, lo que permite cambios rápidos en el diseño preliminar.

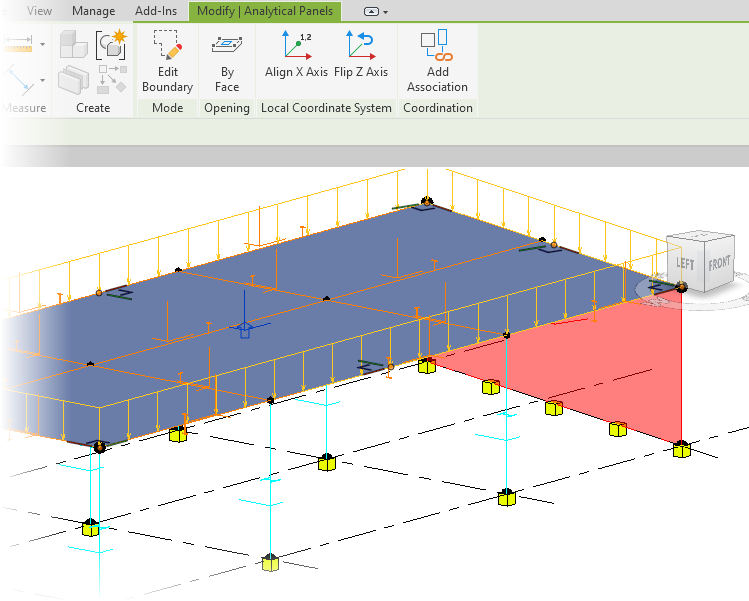

En la imagen anterior, notarás que ahora tenemos control sobre el Sistema de Coordenadas Locales para miembros y paneles analíticos. Esto es importante al alojar cargas y transferir el modelo a otras herramientas de análisis.

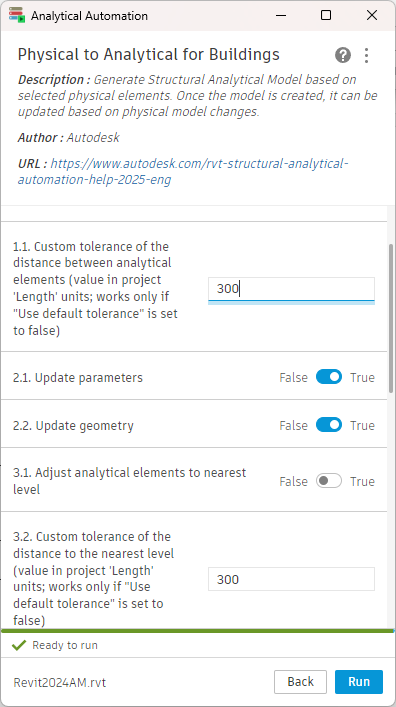

La Automatización Analítica a través de Dynamo Player también se ha mejorado, lo que ahora conectará correctamente las paredes y asegurará que los pisos se representen correctamente.

Detallado y Conexiones de Acero

Las capacidades de modelado de conexiones de acero se introdujeron en Revit 2019 y proporcionaron una serie de herramientas para facilitar el modelado de conexiones estructurales. Recientemente se anunció que Autodesk Advance Steel entró en modo de mantenimiento, lo que significa que no se añadirán nuevas características.

En Revit 2025 ahora tenemos la capacidad de dividir miembros que tienen conexiones de acero aplicadas. Esencialmente, cuando se añade una conexión de acero a un elemento de Revit, el elemento se convierte en un elemento de fabricación. Esto significa que se comporta de manera diferente, y parece que este es el primer paso para crear una serie de herramientas de fabricación de acero que ofrecen más funcionalidad. Estoy seguro de que veremos conjuntos de herramientas adicionales en los próximos años que eventualmente reemplazarán a Advance Steel.

Fuente: Traducción y adaptación del artículo 'Revit 2025 – New Structural Features and Updates'Revit Structure Blog.
